SOIL STABILIZATION™ para lajes.
Sugestões para o planeamento e controlo da intervenção.
A solução é adequada para um reforço rápido e pouco invasivo do terreno sob lajes abatidas. As pequenas perfurações com diâmetro entre 6 e 30 mm, realizadas numa malha quadrada de 1×1 m, permitem atravessar a espessura da laje e chegar às zonas abatidas para colmatar vazios e cavidades presentes. A pedido do cliente, ao sistema de intervenção padrão podem ser acrescentados tanto estudos preliminares para a localização de instalações subterrâneas que possam ser afetadas pelas perfurações, como estudos E.R.T. para a localização de vazios e fluidos presentes.
Estudos preliminares: Procura de instalações subterrâneas.

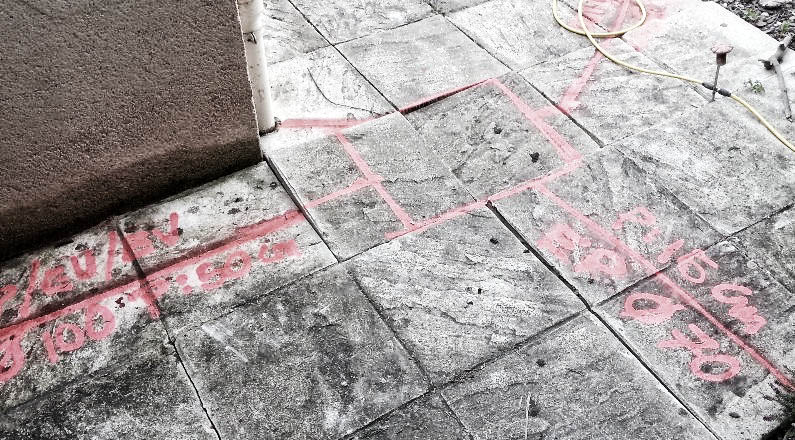

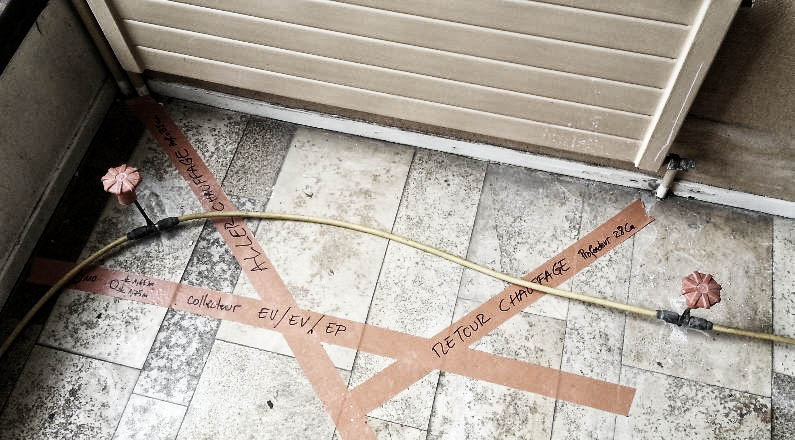

É fundamental conhecer a localização das instalações subterrâneas presentes na zona das lajes a intervir, para evitar que estas sofram danos durante os trabalhos de reforço. Graças à colaboração com empresas selecionadas, podemos oferecer assistência técnica adicional, a pedido do cliente, para a aquisição dos dados necessários através de estudos instrumentais de precisão que serão realizados antes da intervenção da equipa GEOSEC® e que implicam a identificação, na laje objeto de intervenção e com sinais visíveis, das instalações presentes. Durante a primeira inspeção, o nosso técnico pode recomendar a realização desse estudo, o que é fundamental caso o cliente não tenha as informações necessárias para indicar às nossas equipes a localização exata das instalações.
Estudos preliminares: Identificação de Vazios e Cavidades.

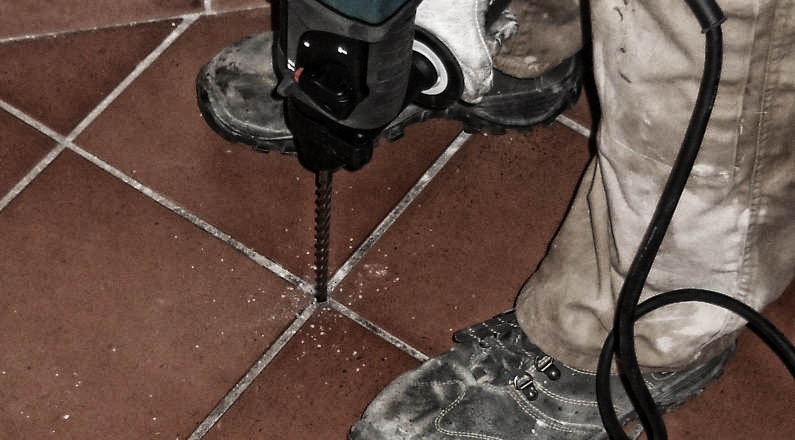

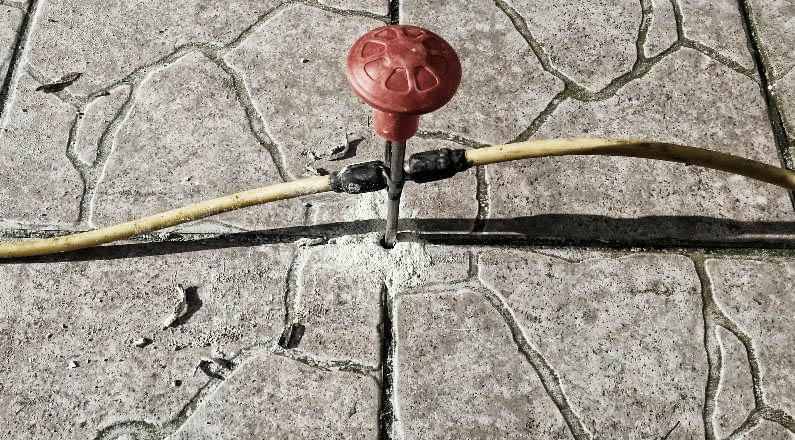

Caso tenham sido verificados fenómenos de lavagem do terreno devido a perdas de fluidos ou infiltrações naturais que possam ter causado o aparecimento de vazios e cavidades, pode ser muito útil realizar um estudo geofísico de tomografia da resistividade elétrica para obter um plano 3D com essas informações. Este estudo terá de ser realizado após a pesquisa de instalações enterradas e é feito utilizando elétrodos muito finos que são inseridos no solo, atravessando as lajes e chegando ao terreno subjacente. Se a laje permitir, será possível realizar pequenas perfurações nas juntas entre os ladrilhos para limitar a invasividade. Os elétrodos são ligados a um cabo multipolar com o objetivo de registar e processar numericamente os dados obtidos utilizando um georresistivímetro de 48 canais e um calculador eletrónico. Este serviço está incluído nas nossas intervenções aprofundadas, mas pode ser contratado de forma independente, contactando o nosso serviço de Assistência Técnica.
Estudos preliminares: Estudo da secção das lajes.
Como lajes que sofreram um forte abatimento, podem necessitar, embora apenas para fins estéticos, de um levantamento (após o reforço) da estrutura para a levar ao seu nível inicial. Para um levantamento correto, é fundamental conhecer a composição e as espessuras dos materiais que constituem as lajes. A presença de uma malha eletrossoldada como reforço da estrutura garante um melhor levantamento, pois a resina é injetada a baixa pressão (aprox. 1 atm) e a verdadeira pressão do reforço é devida à reação química, que é irreversível. Se o Cliente não tiver esta informação, pode solicitar que realizemos os estudos necessários, contactando o nosso serviço de Assistência Técnica.
Verificação da intervenção.

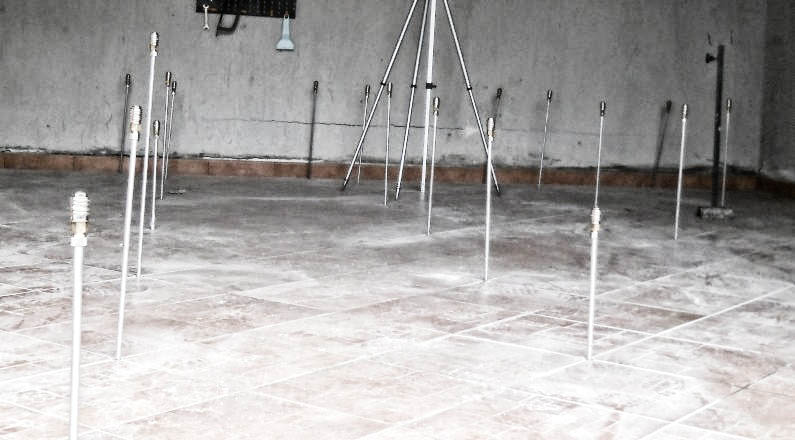

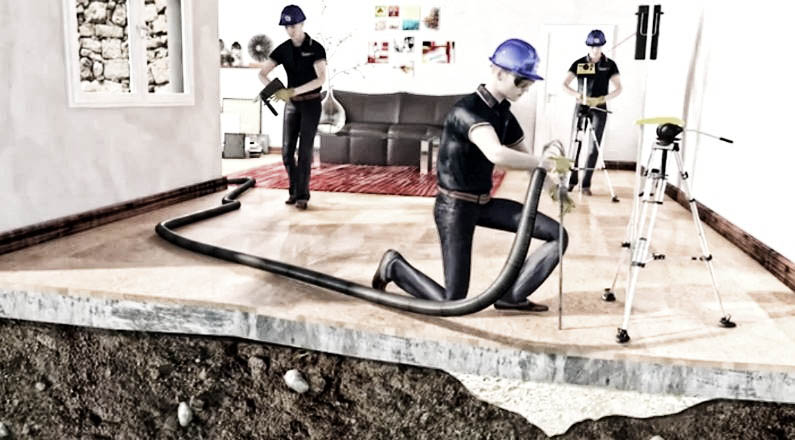

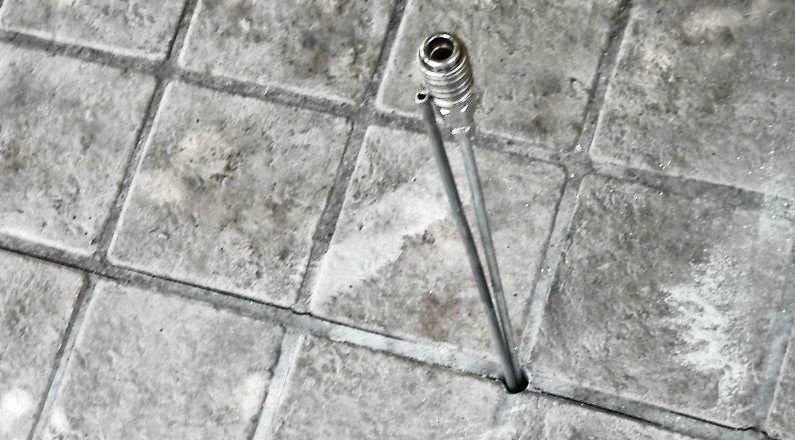

O procedimento prevê a verificação da obra cortada através de um controlo instrumental da elevação das lajes durante as injeções. Um nível laser posicionado numa zona não abatida e os recetores de sensibilidade milimétrica localizados nas zonas dos pontos de injeção facilitam a medição do levantamento que está a ocorrer em tempo real. Em caso de presença de vazios e cavidades a preencher e fluidos anómalos a eliminar ou afastar, é indispensável o estufio geofísico ERT4D para adquirir uma imagem 3D do terreno. Para realizar esses estudos, é necessário inserir elétrodos de 6 mm de espessura, que atravessam as lajes até chegar ao terreno subjacente. Os elétrodos são conectados entre si por meio de cabos multipolares que transmitem as medições a um georresistivímetro multicanal 48 pro. Uma vez adquiridos esses dados, um computador processa essas medições para revelar uma imagem 3D do terreno. Este sistema de diagnóstico é realizado em todos os tratamentos em profundidade, de acordo com a método SEE&SHOOT, cujos detalhes são indicados na secção dedicada a esse sistema.
Vídeo da intervenção.
Faça o download do item do orçamento.
De acordo com a diretiva europeia 2004/18/CE de 31/03/14 é possível indicar nas especificações para licitações procedimentos e/ou materiais protegidos por patentes e/ou marcas com as quais, além da referida descrição, se indique «ou similar». A seguir, é possível descarregar a rubrica orçamental do método SOIL STABILIZATION™ da GEOSEC® para a estabilização do terreno subjacente a lajes através de injeções de resina expansiva.
