Método utilizado
SEE&SHOOT® (Patente Europeia n.º EP2543769)
Localização da obra
Chantonnay (85)
Dono de Obra
Particular
Projetista / Fiscalização
Architecture Station – Arquiteto
Perímetro da intervenção
As patologias da moradia no R/C diziam respeito a:

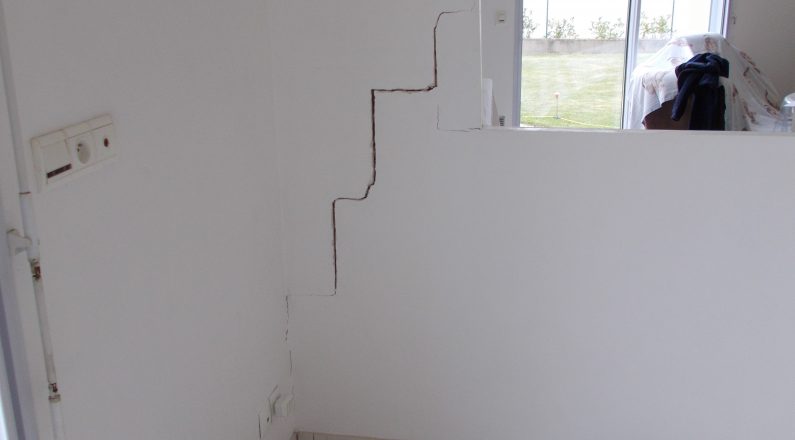

- O muro Norte com inúmeras fissuras em escada, horizontais e verticais;

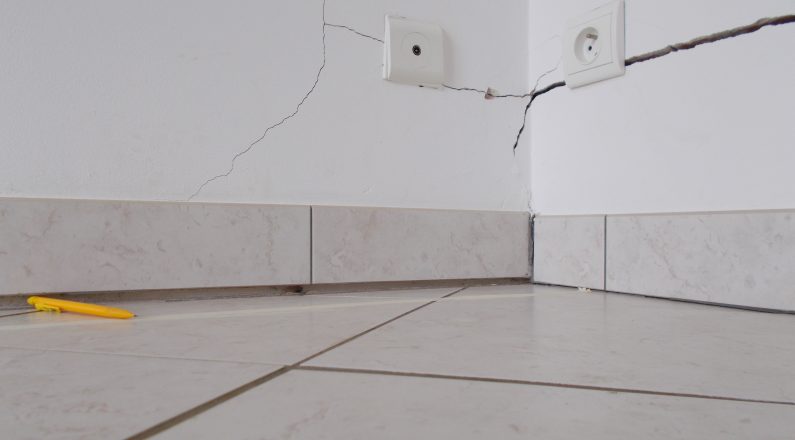

- Fissuras na pavimentação (laje);
- Um assentamento da pavimentação e do muro portante na ordem do centímetro a Norte da casa;

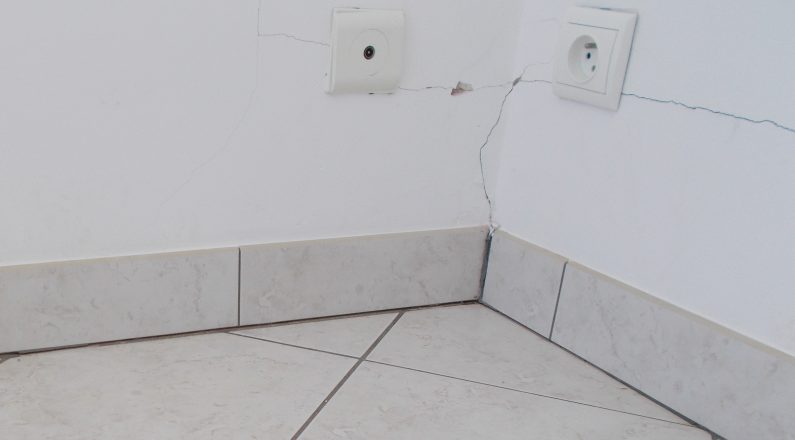

- A presença de outras fissuras no interior da casa, causadas provavelmente pelo assentamento do muro portante interno.
A intervenção decorreu num período de três dias e num(a) perímetro/superfície de:
- 16,4 ml com o método SEE&SHOOT® (sob sapatas corridas);
- 46,85 m² com o método SOIL STABILIZATION™ (sob pavimentação/laje).
Contexto ambiental e geológico
A obra sinistrada situa-se numa zona residencial caracterizada por uma morfologia de encosta suave. Com base no estudo de solo, nos dados E.R.T. 3D e D.P.M. 30 obtidos antes das injeções, o subsolo ao nível da fundação/pavimentação é caracterizado por uma litologia argilosa e margosa. As fundações de tipo sapatas corridas estão enterradas a -1,30 m e a -0,60 m para o muro portante no interior da casa.
Conceção da intervenção
SEE&SHOOT®
Cablagem elétrica composta por 48 elétrodos e construção do modelo geoelétrico do subsolo (ERT4D) para cobrir as duas zonas que assentaram e as zonas estáveis.
3 ensaios penetrométricos DPM30:
- 1 ensaio de calibração;
- 1 ensaio antes da intervenção na zona com mais assentamento e implantado em função das anomalias detetadas pelo modelo geoelétrico;
- 1 ensaio após as injeções para quantificar o aumento das características mecânicas do solo tratado.

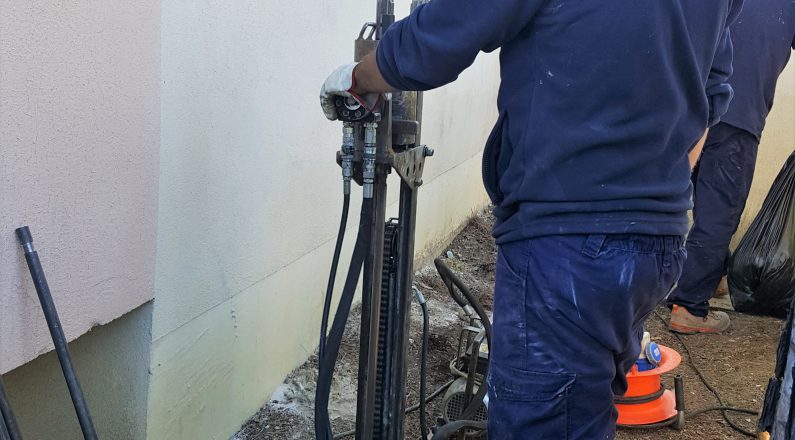

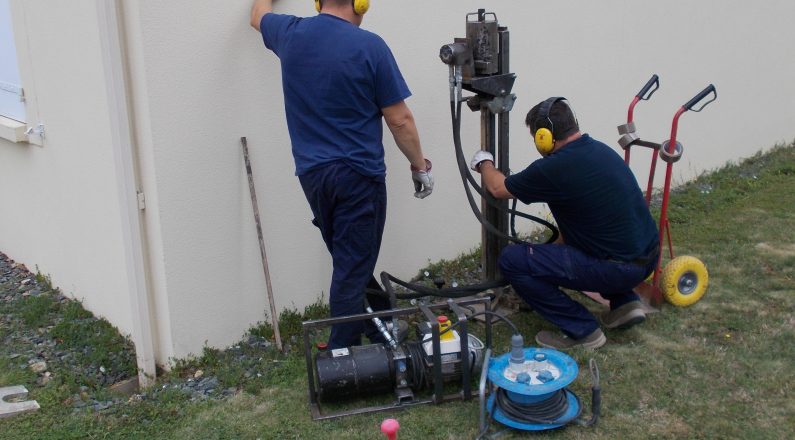

Injeção sob fundação em 3 níveis e realizada em função do cruzamento dos dados ERT e DPM30.
SOIL STABILIZATION

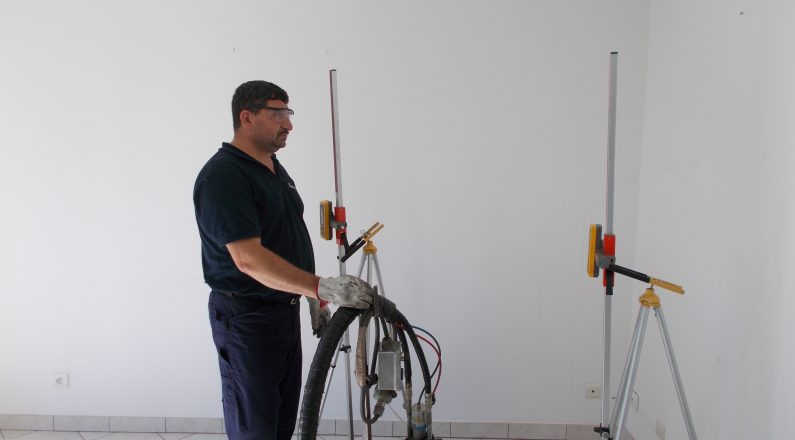

Instalação de um nível laser numa zona estável e de sensores de alta precisão sensíveis ao 1/10 de milímetro que varrem a totalidade da superfície que assentou.

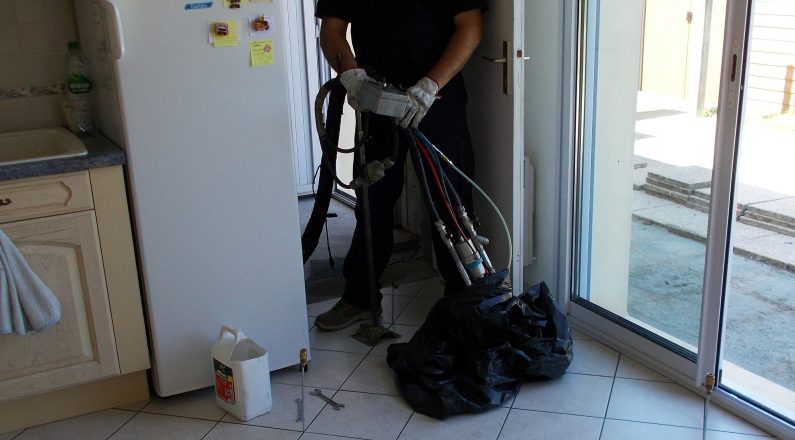

Realização de uma malha de perfuração/injeção com espaçamentos compreendidos entre 0,80 m e 1,20 m de pequeno diâmetro (6-8 mm) nas juntas dos azulejos/mosaicos.
Injeções na interface solo-pavimentação: de acordo com o efeito da ação de expansão-compactação da camada de forma e levantamento controlado por nível laser.
NB: Esta intervenção utiliza métodos de investigação não destrutivos.
Fase de injeção
Com base no estudo de solo e no cruzamento dos dados ERT e DPM30:
- 3 níveis de injeções ao longo de 70,00 ml e até -4,00 m/TN (terreno natural) de profundidade;
- 7 níveis de injeção ao longo de 9,00 ml e até -8,00 m/TN de profundidade.
Verificação do objetivo mecânico (missão geotécnica G4).
Parecer favorável da SOCOTEC após a execução de uma missão G4 com ensaios pressiométricos.
