Método utilizado
SEE&SHOOT® (Patente Europeia n.º EP2543769)
Localização da obra
Paris (75) 10.º bairro (arrondissement)
Dono de Obra
COGEDI – Administrador de Condomínio (Syndic)
Projetista / Fiscalização
Architecture Station – Arquiteto
Organismo de Controlo
SOCOTEC
Perímetro da intervenção

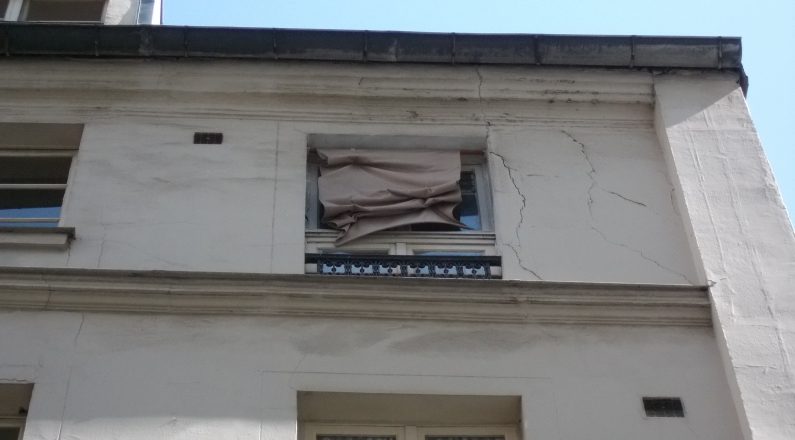

Os assentamentos dizem respeito à totalidade da estrutura portante num perímetro total de cerca de 77,00 ml.
Tipologia da obra
O edifício em questão é composto por R/C+4, em parte sobre cave que se estende para além da projeção do edifício. A sua estrutura portante é constituída por blocos de pedra (alvenaria de pedra). O edifício não possui fundações e assenta sobre um leito de pedras.
Contexto ambiental e geológico
À escala do bairro, a parcela situa-se na parte central da bacia parisiense, no topo de um antigo talvegue, em declive para sul em direção ao Sena e à cota aproximada de 50 m N.G.F. Com base nos dados E.R.T.3D e D.P.M.30, bem como nos estudos de solo fornecidos pelo cliente, o solo sob o edifício é caracterizado por uma litologia margosa-gipsífera (aterro).
Causas das patologias
- Fuga numa rede de drenagem de águas e formação de vazios por lixiviação de partículas finas;
- Ausência de fundações
Conceção da intervenção

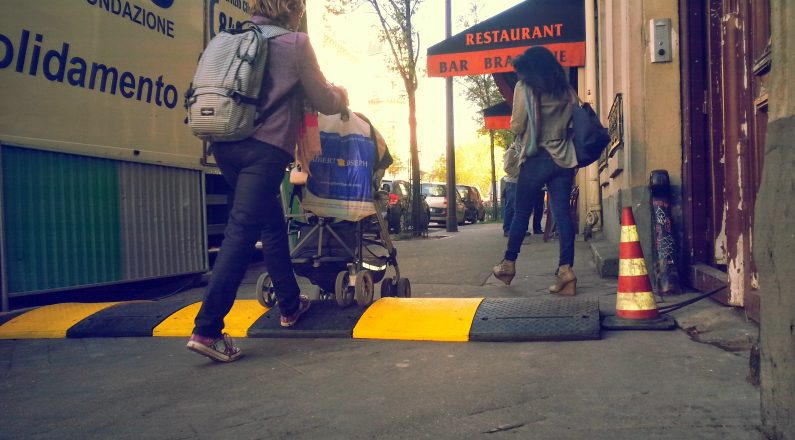

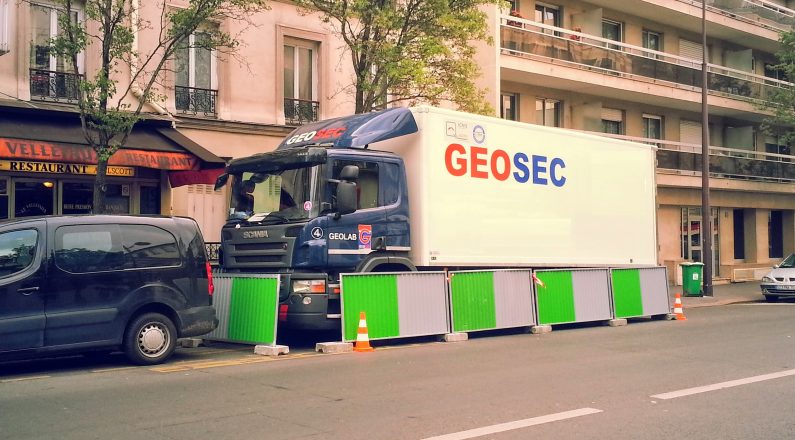

A fim de otimizar os acessos às frações interessadas pelos trabalhos (2 apartamentos ocupados e um estabelecimento comercial em atividade), a obra foi dividida em 6 sub-frentes de obra.

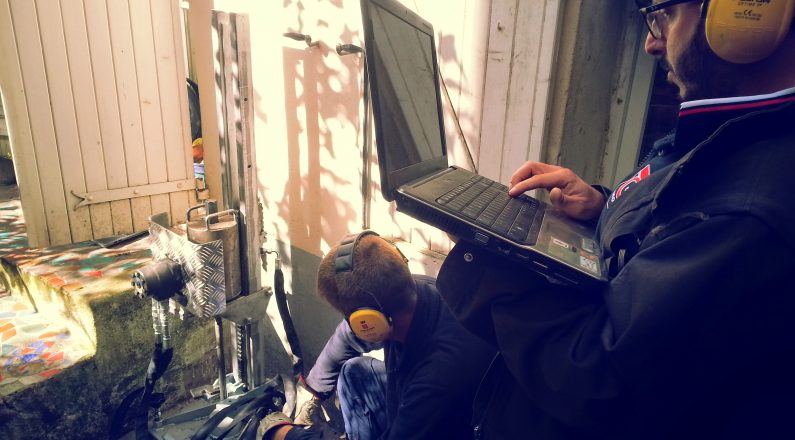

6 Estações de medição E.R.T., das quais:
- 5 estações de superfície E.R.T.3D;
- 1 estação em furo de sondagem E.R.T.2D;
- e construção dos modelos geoelétricos tridimensionais do solo sob as fundações (E.R.T.3D).
Abaixo, dois dos cinco modelos superficiais e o modelo em furo de sondagem antes e durante as injeções.
36 ensaios penetrométricos DPM30:
- 12 ensaios penetrométricos realizados antes da intervenção nas zonas com mais assentamentos e implantados em função das anomalias detetadas pelo modelo geoelétrico;
- 12 ensaios penetrométricos intermédios para a avaliação da melhoria mecânica no decorrer da obra;
- 12 ensaios realizados após as injeções para quantificar o aumento das características mecânicas e o cumprimento do objetivo mecânico fixado pelo organismo de controlo.

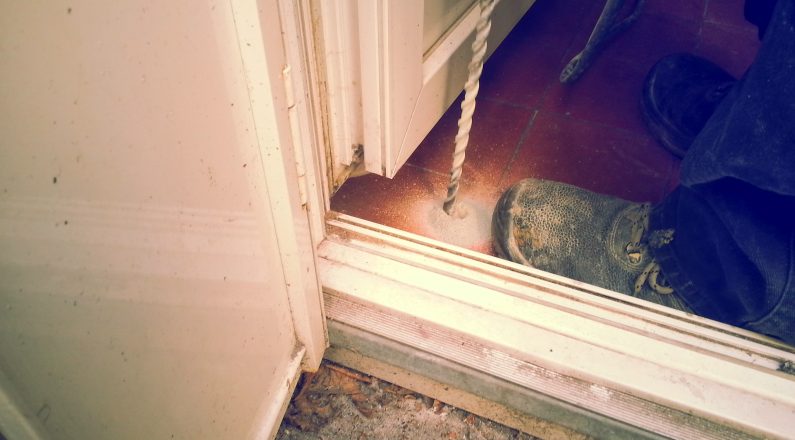

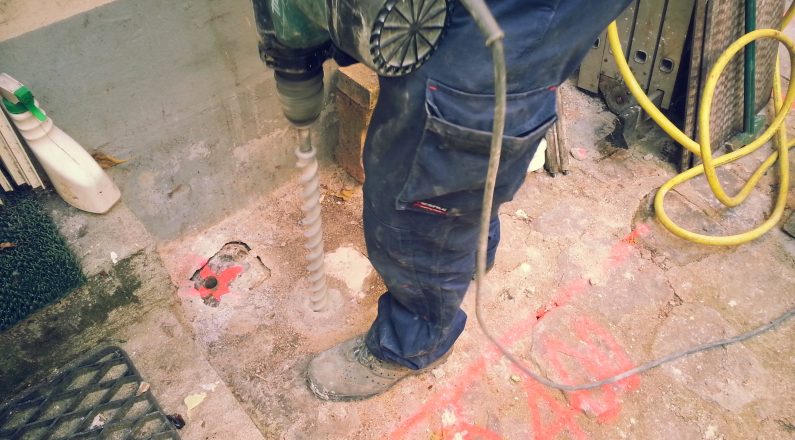

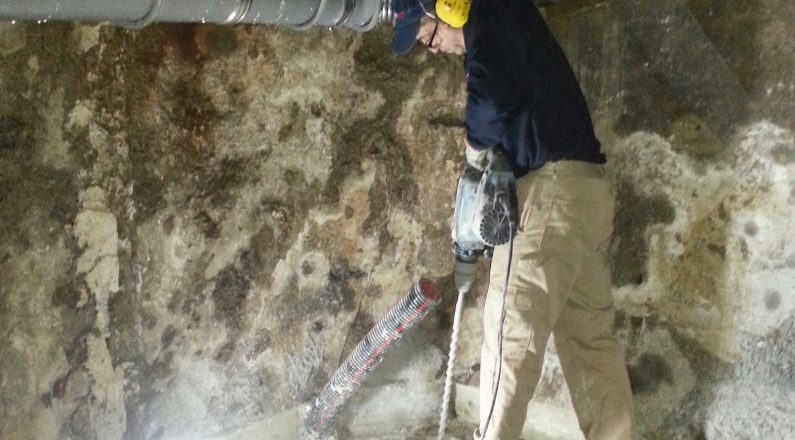

Fase de injeção
Com base no estudo de solo e no cruzamento dos dados ERT e DPM30:
- 3 níveis de injeções ao longo de 70,00 ml e até -4,00 m/TN (terreno natural) de profundidade;
- 7 níveis de injeção ao longo de 9,00 ml e até -8,00 m/TN de profundidade.
Verificação do objetivo mecânico (missão geotécnica G4).
Parecer favorável da SOCOTEC após a execução de uma missão G4 com ensaios pressiométricos.
