MITIGAÇÃO DO RISCO DE LIQUEFAÇÃO
Background
Edifício de habitação constituído por uma semi-cave mais dois pisos acima do nível do terreno, com forma retangular e caixa de escada central.
A fundação é constituída, segundo os dados fornecidos pelo Promotor, por um ensoleiramento geral de betão. Na porção da estrutura situada acima do solo, as paredes portantes de tijolo maciço constituem tanto a estrutura do bloco de habitações como a estrutura de apoio da escada. Os pavimentos são constituídos por abobadilhas cerâmicas e vigotas de betão, com uma parte em consola em correspondência com as varandas.
Na sequência do sismo que afetou a região da Emilia-Romagna em 2012 e da suscetibilidade à liquefação das camadas de terreno granular sob a fundação, o edifício manifestou uma patologia na estrutura.
Abordagem geral.
O edifício ficou muito danificado após o sismo de maio de 2012. Na sequência desse evento, o edifício sofreu uma inclinação e um afundamento (aproximadamente de 20-30 cm) em relação à cota do nível do terreno original.
A motivação deste fenómeno pode estar relacionada com a presença de um aterro no lado oeste do edifício, que causou um impulso em direção à zona de assentamento no lado este.
As consequências deste evento foram verificadas mediante um levantamento das fissuras e um desaprumamento da estrutura de até 2% em relação à vertical inicial, causando um esforço de corte nas paredes portantes.
Após o estudo da patologia, o edifício foi classificado como tendo uma “patologia manifestamente grave”, sendo a única opção a sua demolição. A nova estrutura em projeto previa uma fundação formada por um ensoleiramento geral de betão armado e um tratamento do terreno mediante a tecnologia “Compaction Grouting” com o fim de melhorar as propriedades mecânicas do estrato granular e mitigar o risco de liquefação.
O terreno de fundação e a verificação à liquefação.
Com o fim de verificar a suscetibilidade à liquefação do estrato arenoso sob a fundação do edifício, realizou-se uma campanha de ensaios penetrométricos estáticos CPT. A verificação à liquefação dos terrenos foi desenvolvida conforme o método “Robertson & Wride”. Em particular, o ensaio CPT3 detetava a presença de estratos cujo fator de segurança era inferior a 1,25 (terreno com alta suscetibilidade à liquefação).
Objetivos e Intervenção GEOSEC.

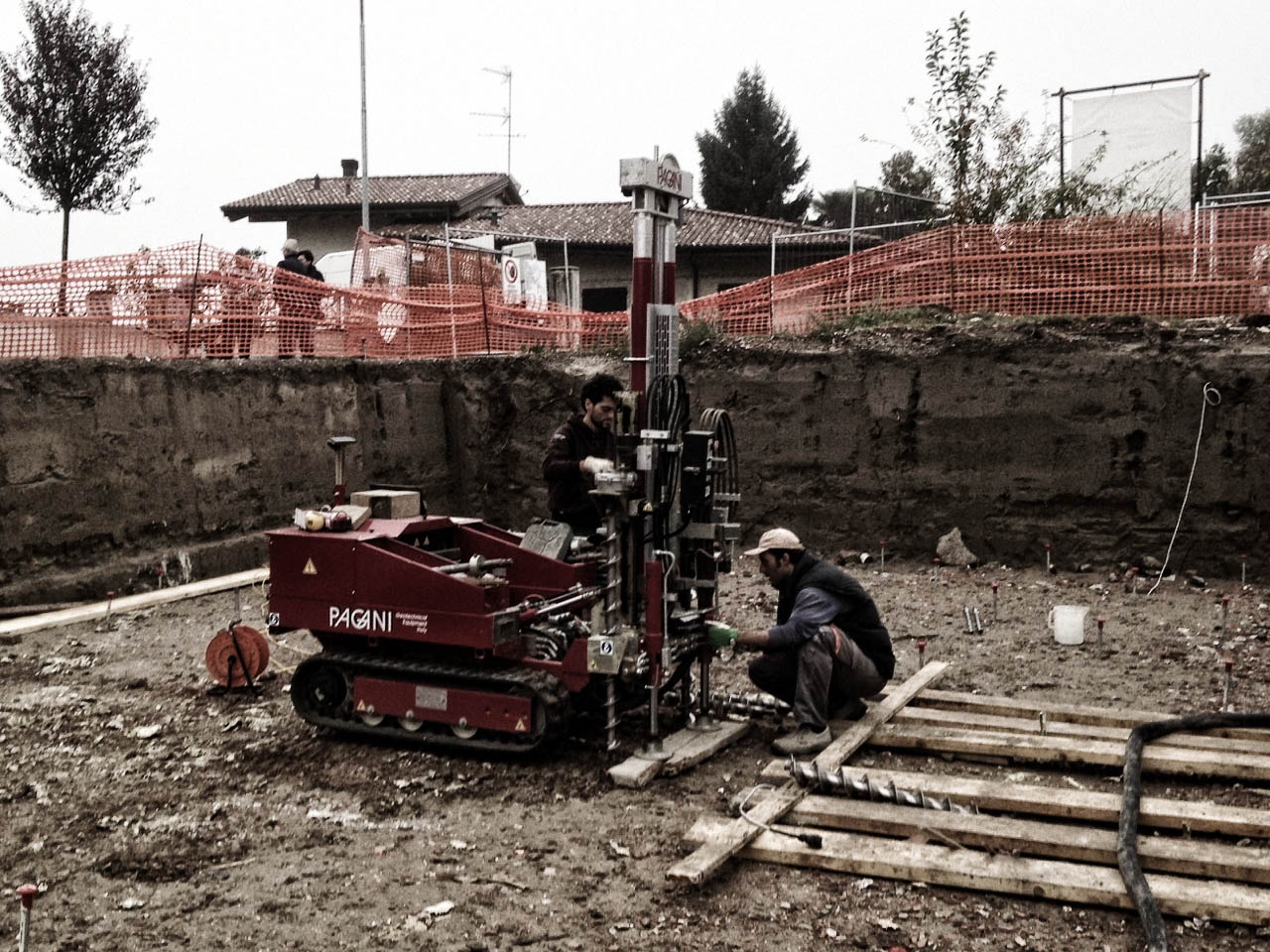

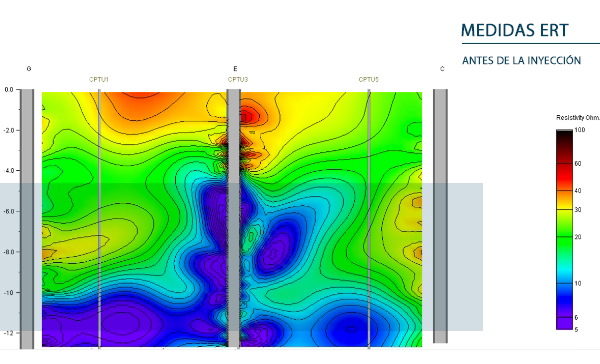

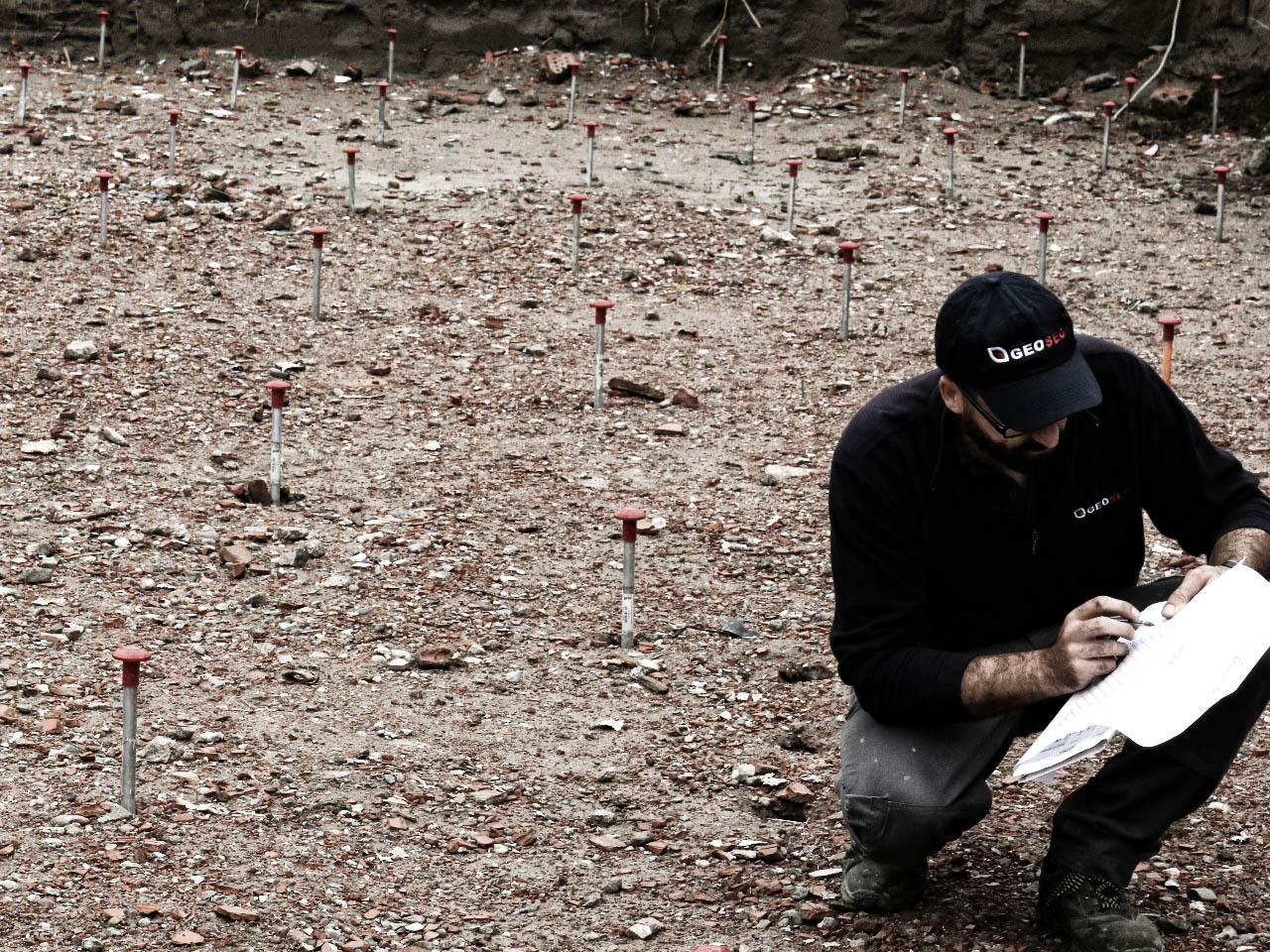

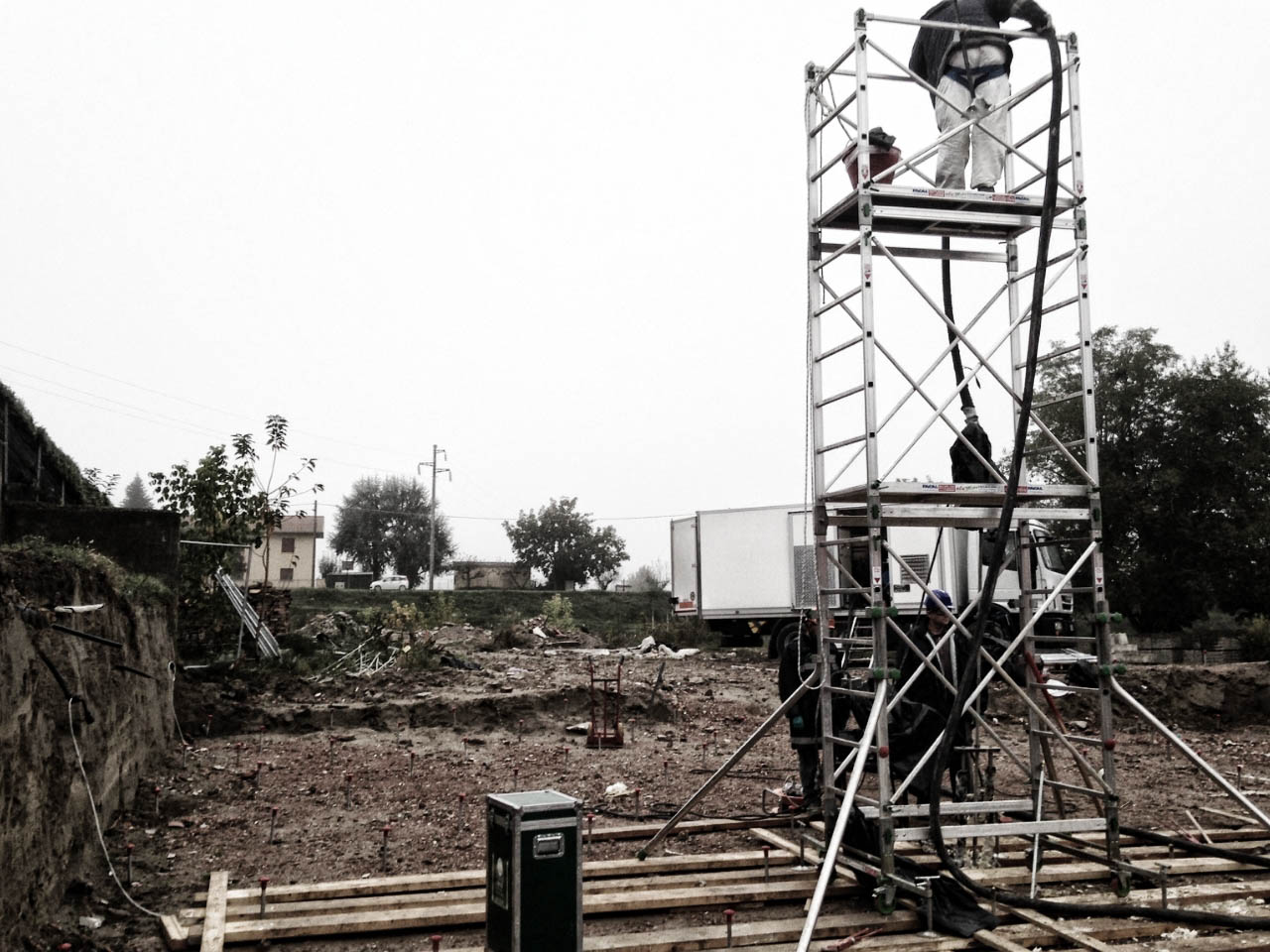

O projeto de consolidação previa a consolidação integral da camada arenosa entre a cota -4,80 m e -10,6 m, com o fim de alcançar o objetivo mínimo do fator de segurança de 1,25. Realizou-se uma campanha de injeções sob monitorização contínua através do ensaio E.R.T. 4D e ensaios geotécnicos CPT.
Os resultados obtidos verificaram um incremento médio do fator de segurança na ordem dos +94% em relação às condições pré-intervenção.
Resultados.

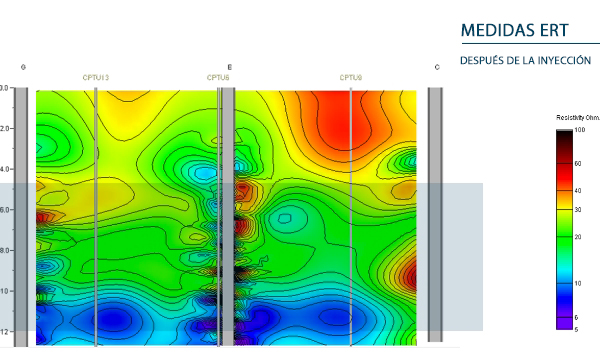

No estrato suscetível à liquefação detetou-se um aumento importante da resistividade elétrica, sinónimo do sucesso da campanha de tratamento de consolidação.
