CONSOLIDAÇÃO DO TERRENO DE FUNDAÇÃO MEDIANTE INJEÇÕES DE RESINA EXPANSIVA
Background

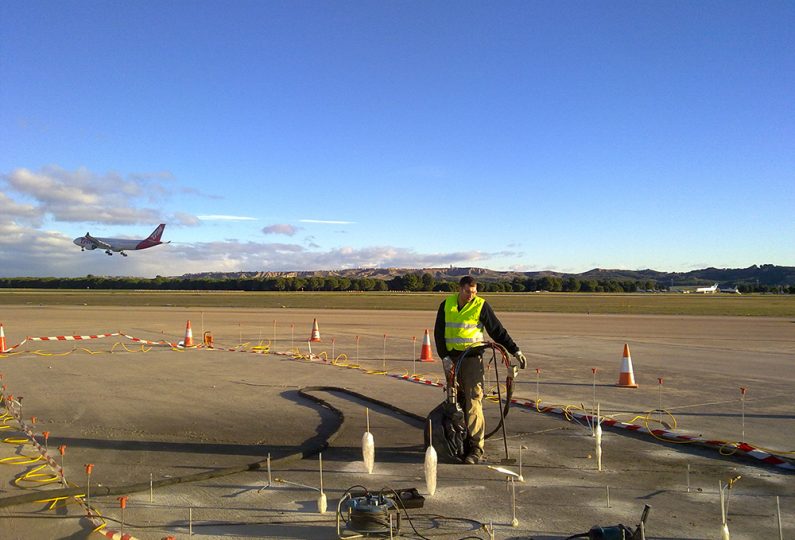

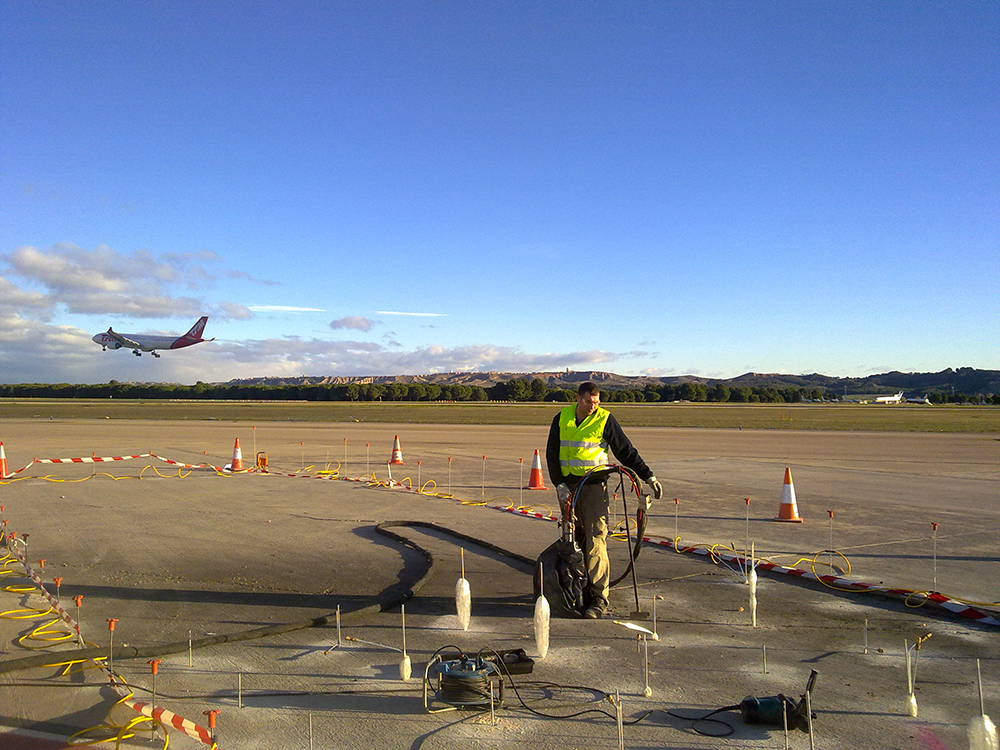

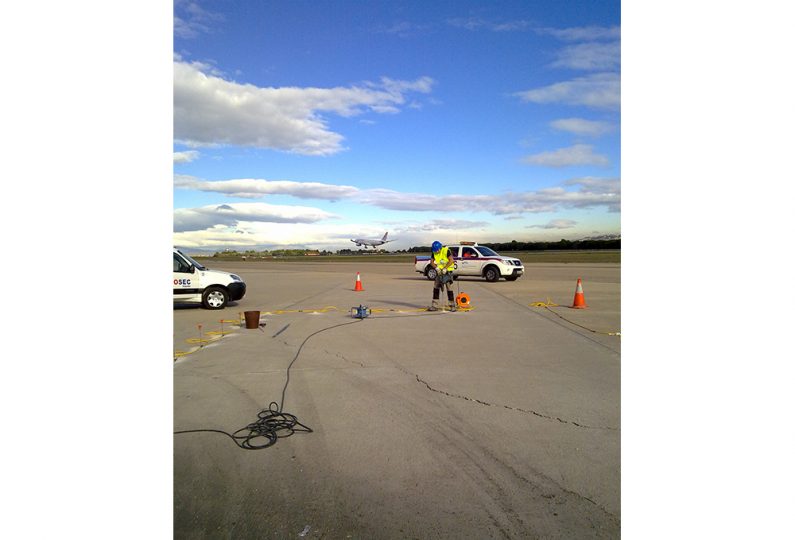

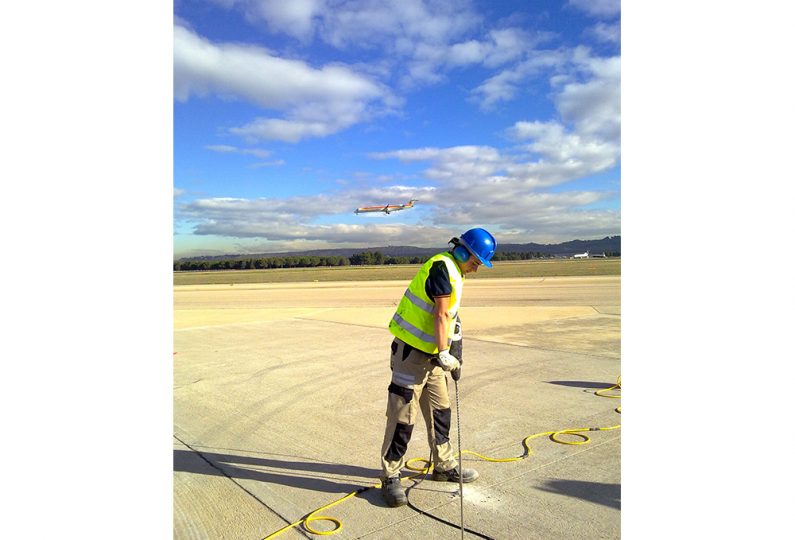

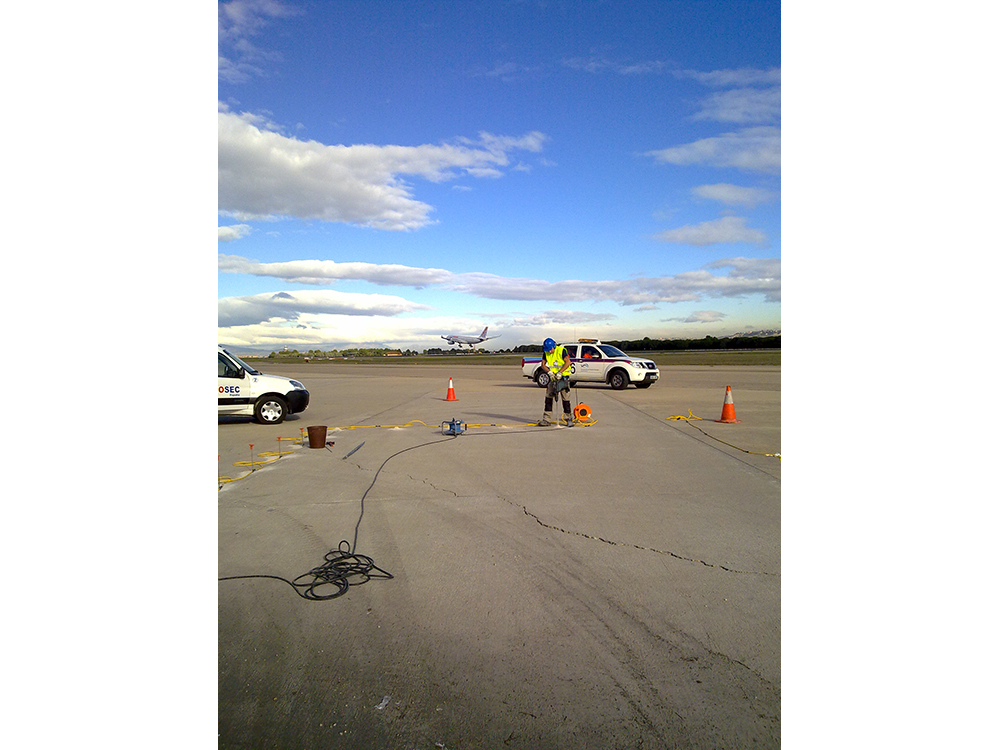

Intervenção de consolidação no pavimento rígido da placa 7, área destinada ao estacionamento de aeronaves, no aeroporto Adolfo Suárez Madrid-Barajas.
Abordagem geral.
O pavimento rígido da placa 7 é constituído por lajes quadradas de betão simples com uma área de 36,00 m² e uma espessura aproximada de 0,40 m. A patologia manifestada no pavimento verificava-se através de um assentamento máximo de até 11,00 cm e uma média de 6,00 cm.
A intervenção GEOSEC.

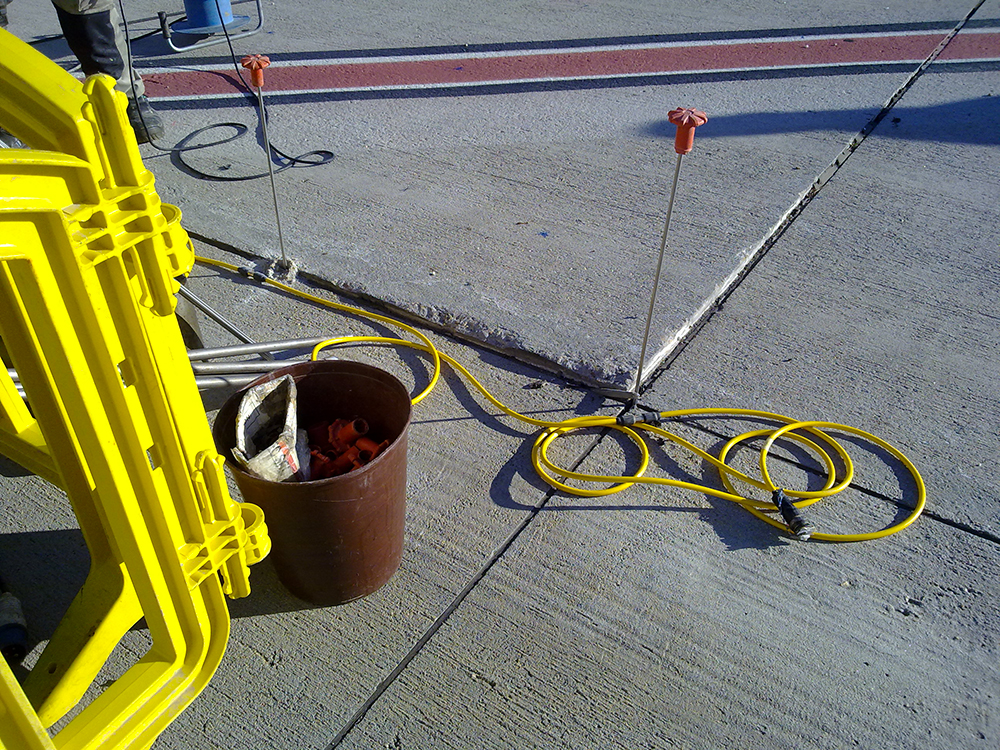

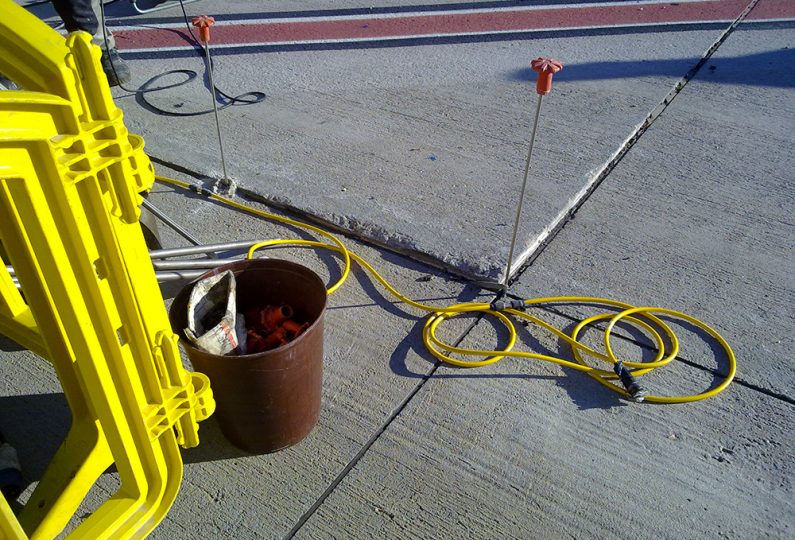

A consolidação levada a cabo previu um tratamento do terreno subjacente às lajes, tanto em profundidade como à superfície. Para a resolução da problemática, a GEOSEC® utilizou dois sistemas de intervenção distintos:
- onsolidação Profunda (Método SEE&SHOOT®):

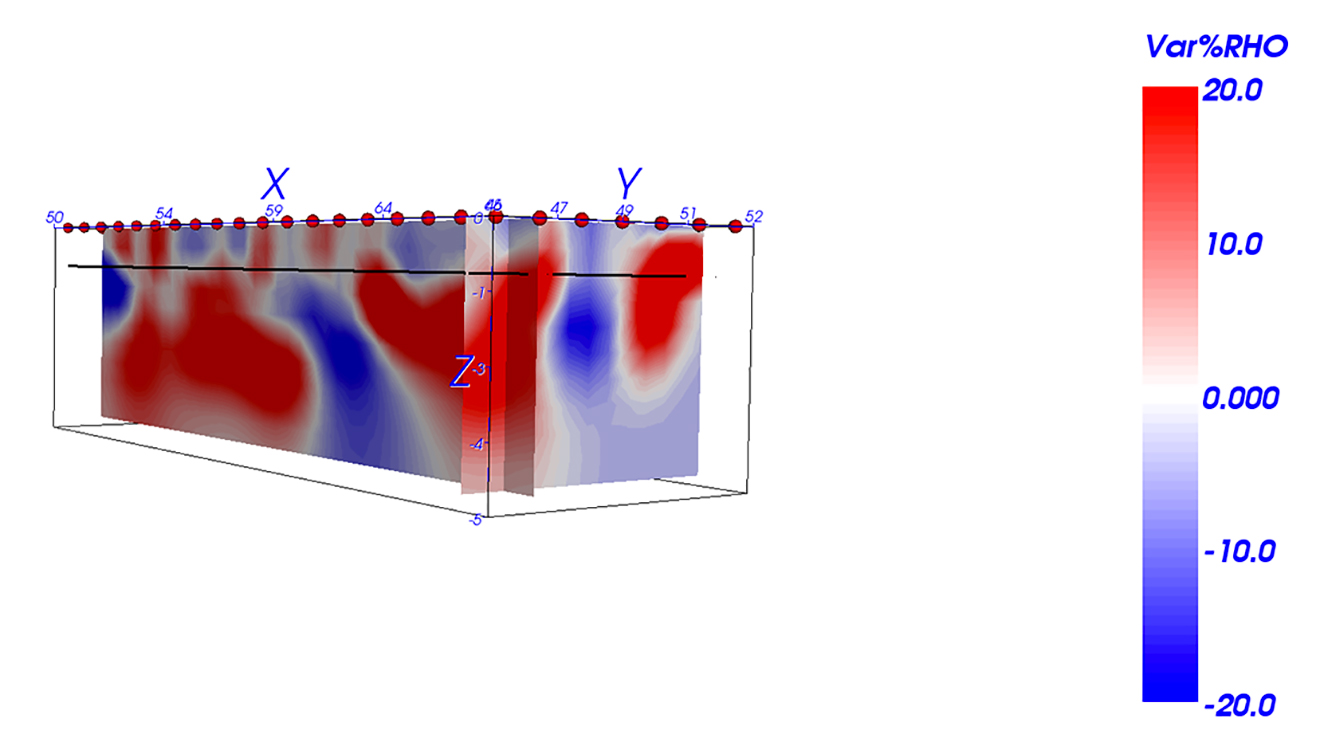

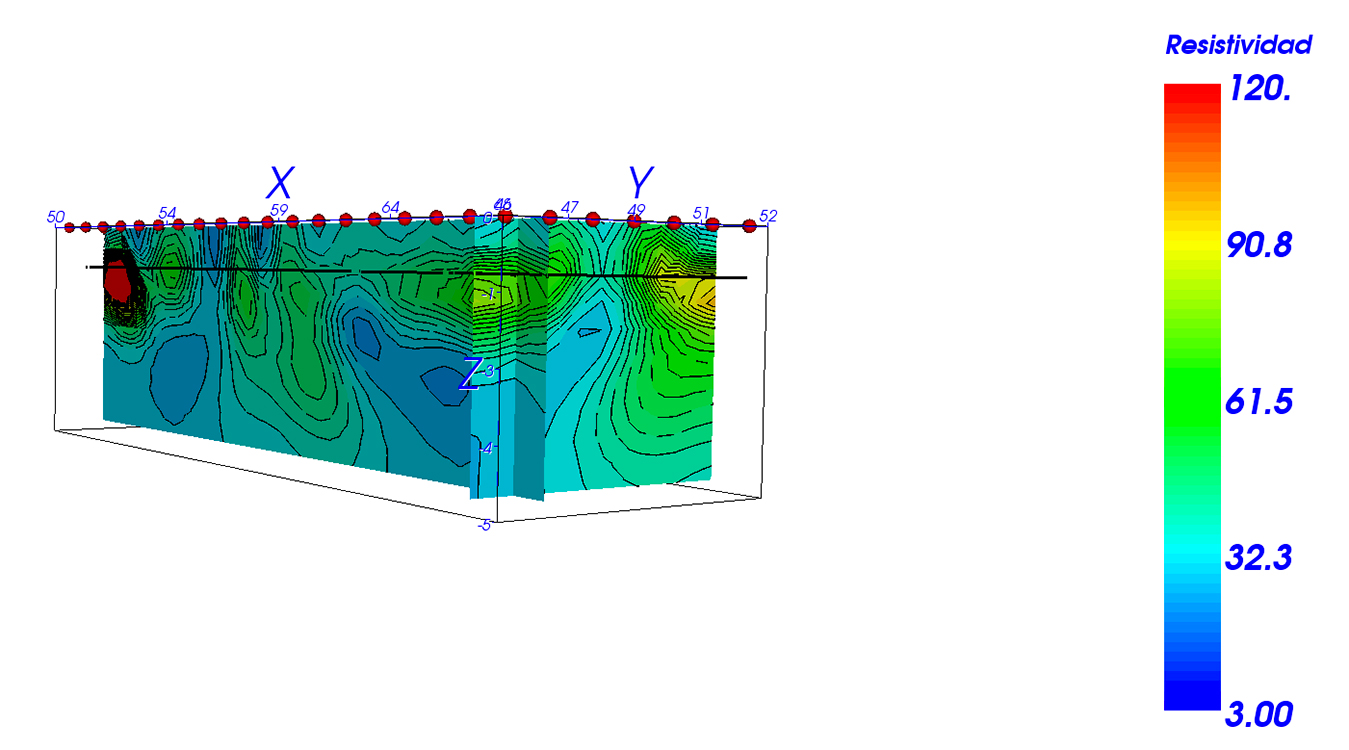

Inicialmente, procedeu-se à consolidação do terreno a profundidades compreendidas entre as cotas -1,50 m e -2,00 m (referenciadas a partir da superfície da laje), de modo a garantir a estabilidade da intervenção a longo prazo. Este procedimento permite realizar injeções de resina expansiva em profundidade a diferentes níveis sobrepostos, estabelecidos segundo os resultados da monitorização geofísica do terreno. A monitorização mediante Tomografia de Resistividade Elétrica 4D permite identificar, antes das injeções, a posição 3D dos volumes de terreno anómalos e, durante a execução, verificar a redução de vazios, a colmatação de cavidades e o afastamento da água intersticial em excesso. - Consolidação Superficial e Reposição de Cotas (Sistema SOIL STABILIZATION™):

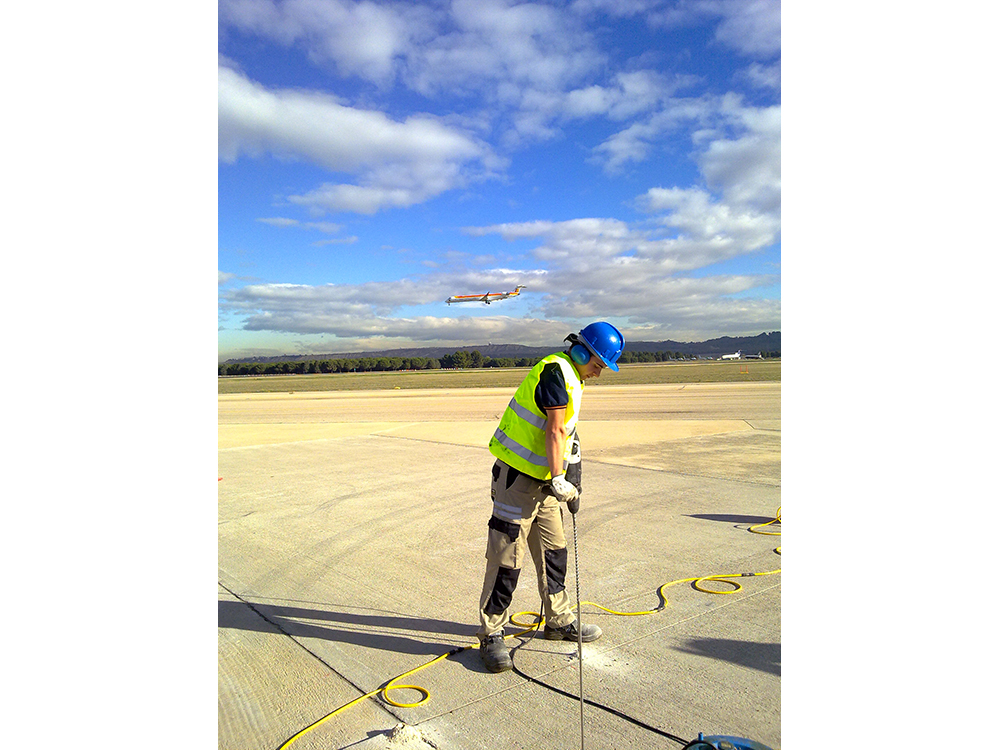

Posteriormente, realizou-se um tratamento de consolidação superficial do terreno e o levantamento da laje de betão. Este procedimento prevê a injeção de resina na interface terreno-estrutura. Durante as injeções, os levantamentos da laje foram monitorizados por sensores laser de precisão, capazes de detetar movimentos milimétricos. O procedimento permite consolidar o estrato mais superficial em contacto com a estrutura e obter uma reposição de cotas gradual até nivelar com as zonas não afetadas.
Intervenção Preliminar
Antes da intervenção principal, realizou-se uma série de injeções ao longo do perímetro da área a intervencionar. O objetivo foi limitar a expansão lateral da resina para áreas não envolvidas e concentrar a ação de consolidação, devida à expansão mecânica da resina, exclusivamente dentro da área alvo.
