Localização: Calle Lucio Emilio Cándido nº 6, 28803 Alcalá de Henares (Madrid)

Cliente: PERMANEO, Divisão de Reparação da RINOL ROCLAND SUESCO, S.L.

Âmbito do Trabalho: Consolidação do solo sob 332,60 metros lineares de junta de laje

Descrição do Trabalho: A consolidação do solo foi realizada sob 332,60 metros lineares de junta utilizando o sistema SOIL STABILIZATION.

Foram realizadas 273 perfurações/injecções e utilizados 1240,91 kg de resina.

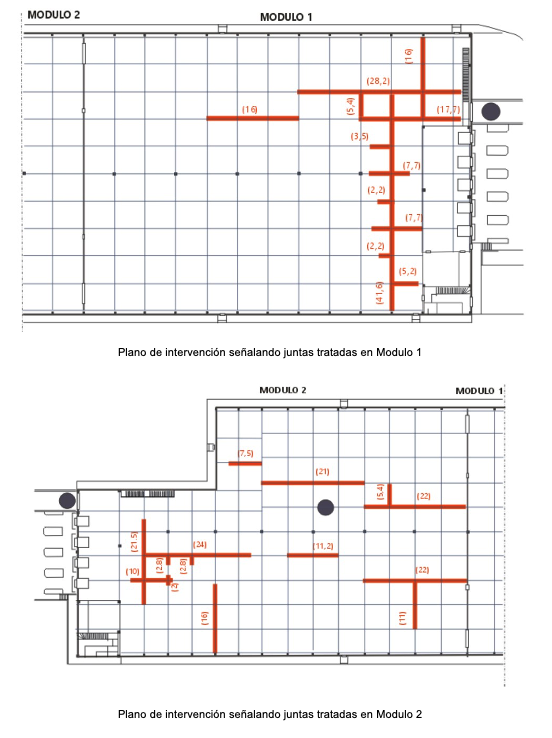

Contexto ambiental e características do local: O armazém logístico encontra-se atualmente vazio e desocupado. O pavimento do armazém é construído em laje de betão armado com acabamento polido. O armazém está dividido em dois módulos independentes, mas interligados. A obra solicitada abrange 153,40 metros lineares no módulo 1 e 179,20 metros lineares no módulo 2.

A laje assenta sobre um solo de suporte que se presume ser constituído por uma base granular e uma sub-base, ambas previamente compactadas antes da betonagem da laje.

O problema: O proprietário do edifício solicitou a renovação do pavimento para o entregar ao novo inquilino sem problemas.

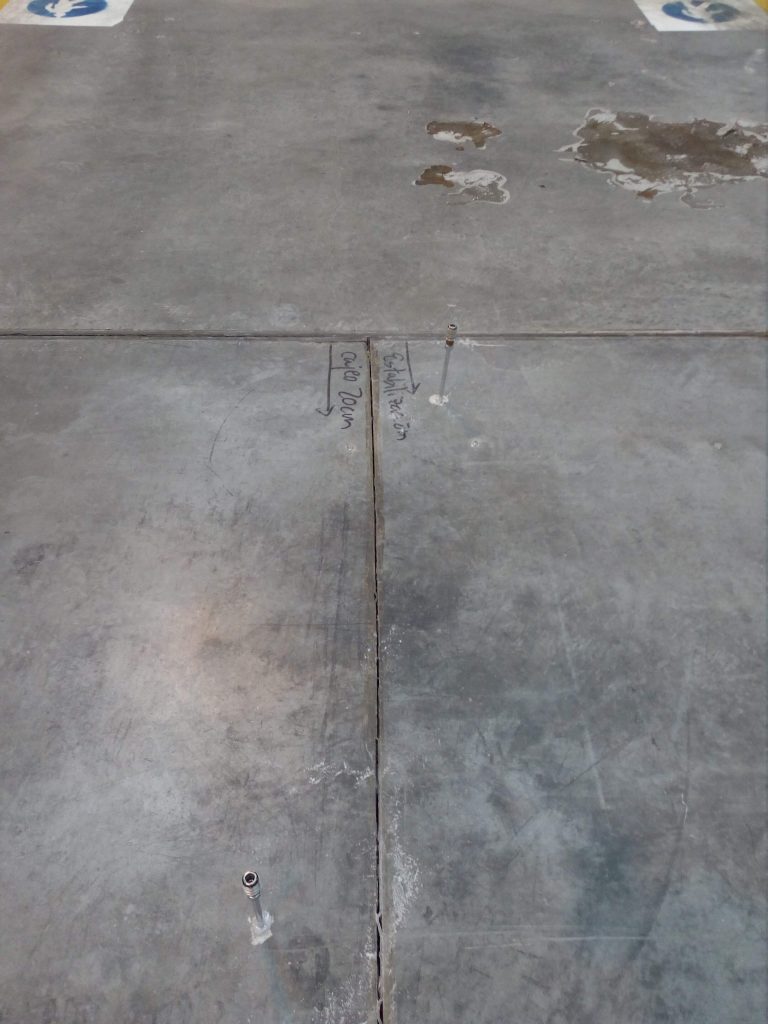

Entre os problemas existentes, foi detetado o movimento ou fissuração das lajes ao longo das juntas. Este problema poderá afetar seriamente a funcionalidade do futuro armazém, bem como acelerar o envelhecimento da laje devido ao desgaste das arestas.

A origem do problema é mista, atribuída, por um lado, a defeitos inerentes ao próprio elemento estrutural, a laje, devido ao empenamento das arestas, e, por outro lado, agravada por irregularidades ou defeitos no material granular da base durante o nivelamento e compactação, bem como pela presença de humidade excessiva antes da betonagem da laje.

No âmbito da manutenção programada, foi planeada uma reparação, que envolveu o rejuntamento e a reconstrução das juntas com argamassas especiais. No entanto, para garantir a durabilidade das reparações, era essencial abordar as causas principais dos problemas. Assim sendo, o trabalho planeado incluiu também a estabilização das lajes que apresentavam movimentação ou fissuras através de injeções.

A solução:

Para estabilizar as lajes, a GEOSEC implementou o seu método SOIL STABILIZATION™. Este método consolida o solo sob a laje utilizando injecções de resinas expansivas, resolvendo os problemas de movimentação entre as lajes (fissuras) preenchendo os espaços entre o elemento estrutural (laje) e a base, compactando e eliminando irregularidades na própria base granular de suporte.

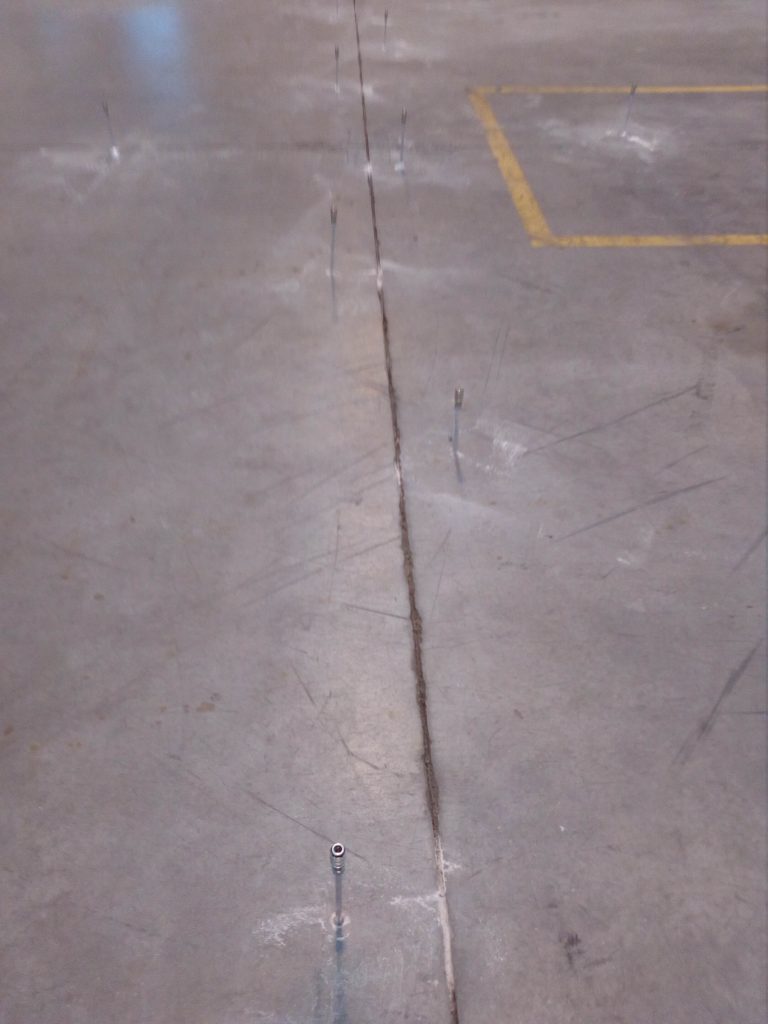

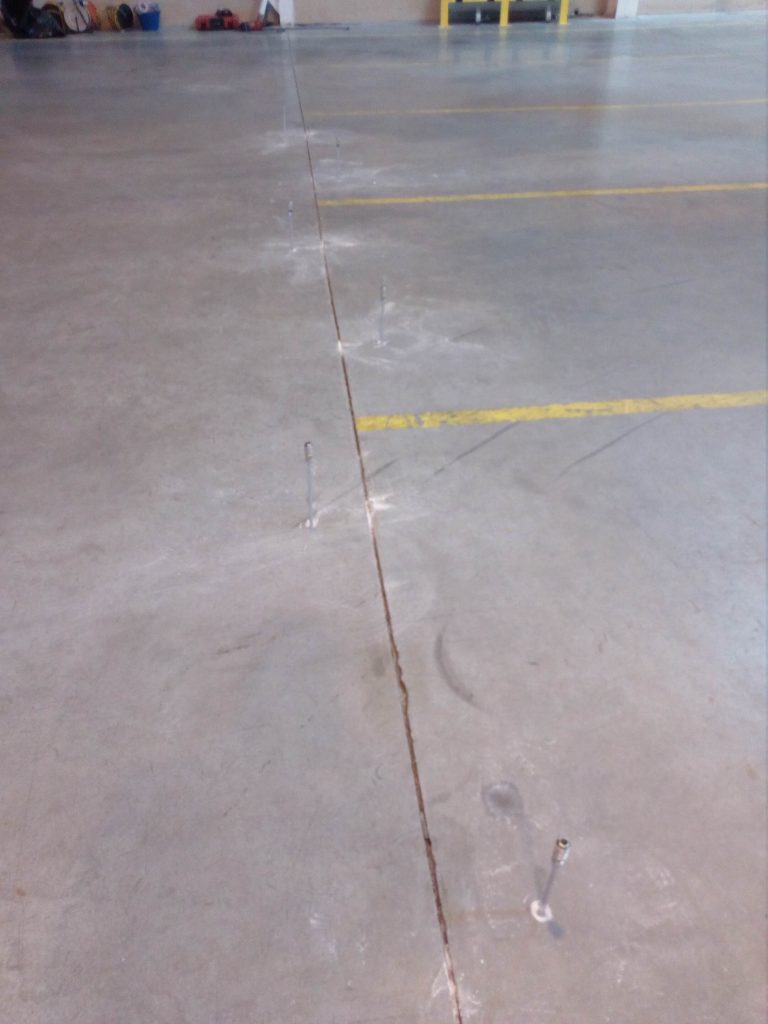

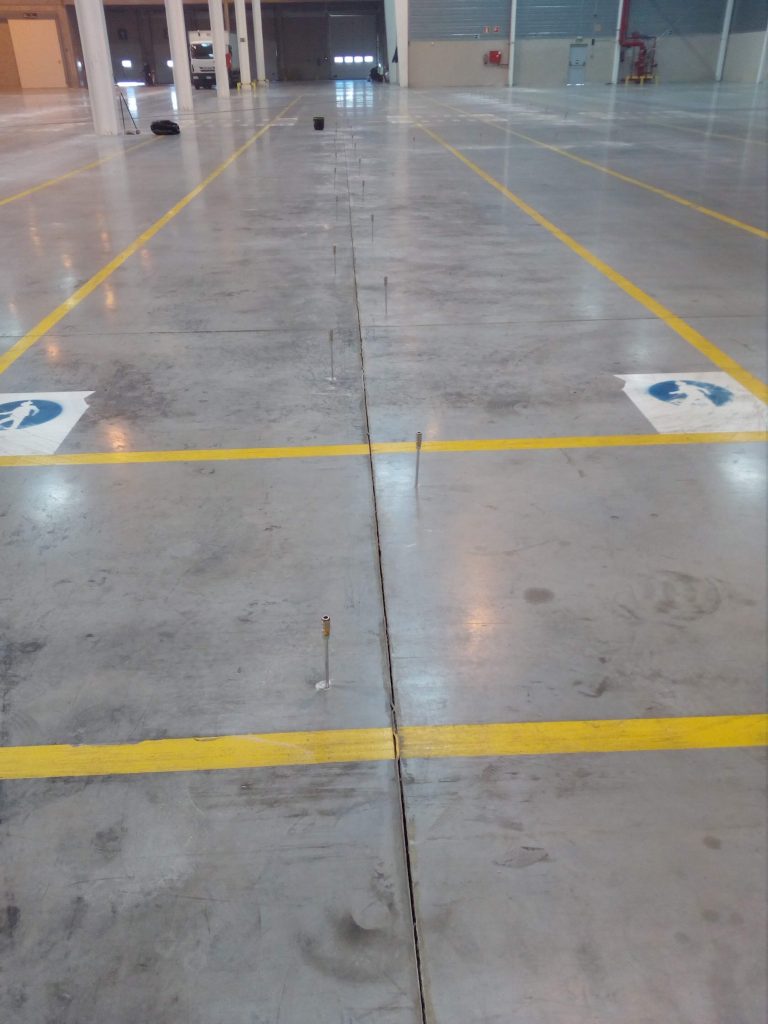

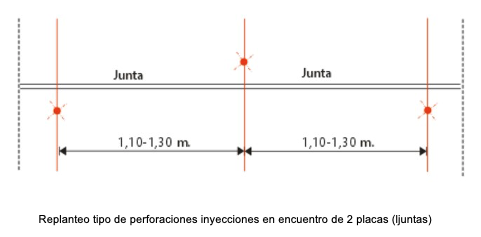

As injecções são escalonadas em ambos os lados das placas sujeitas a movimentação, de modo a evitar o deslocamento diferencial de uma placa em relação às placas vizinhas. Num pavimento industrial utilizado como armazém logístico, as exigências são elevadas; por conseguinte, as diferenças de nível entre as arestas devem ser limitadas a um máximo de 3 mm para garantir operações otimizadas e eficientes.

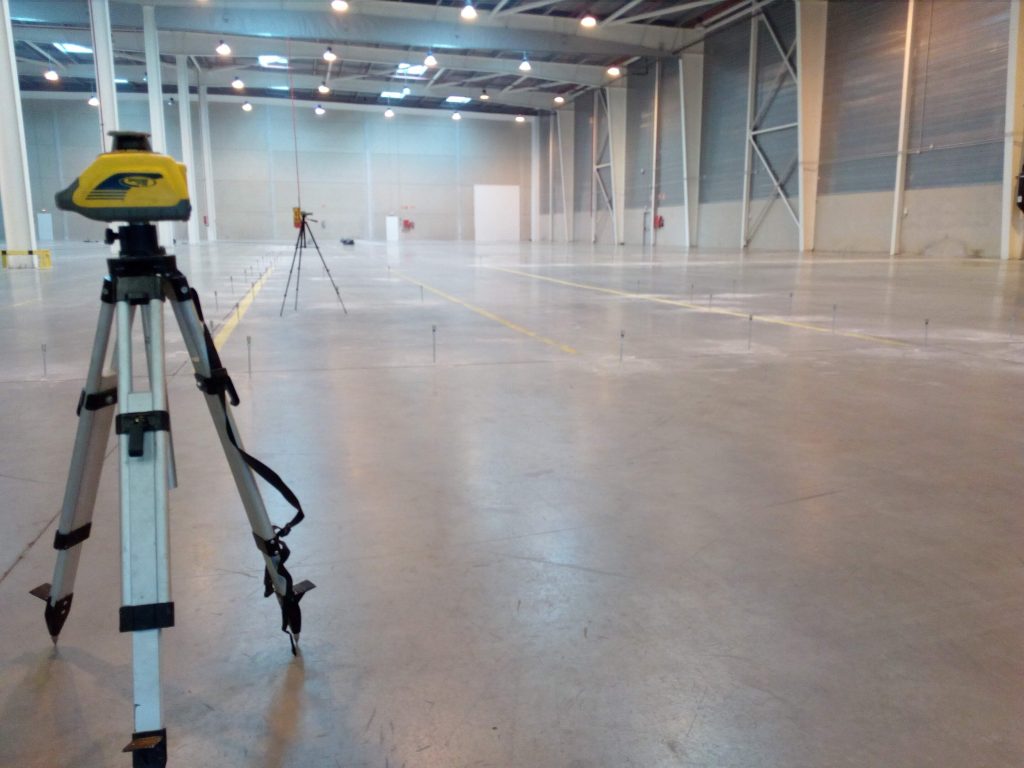

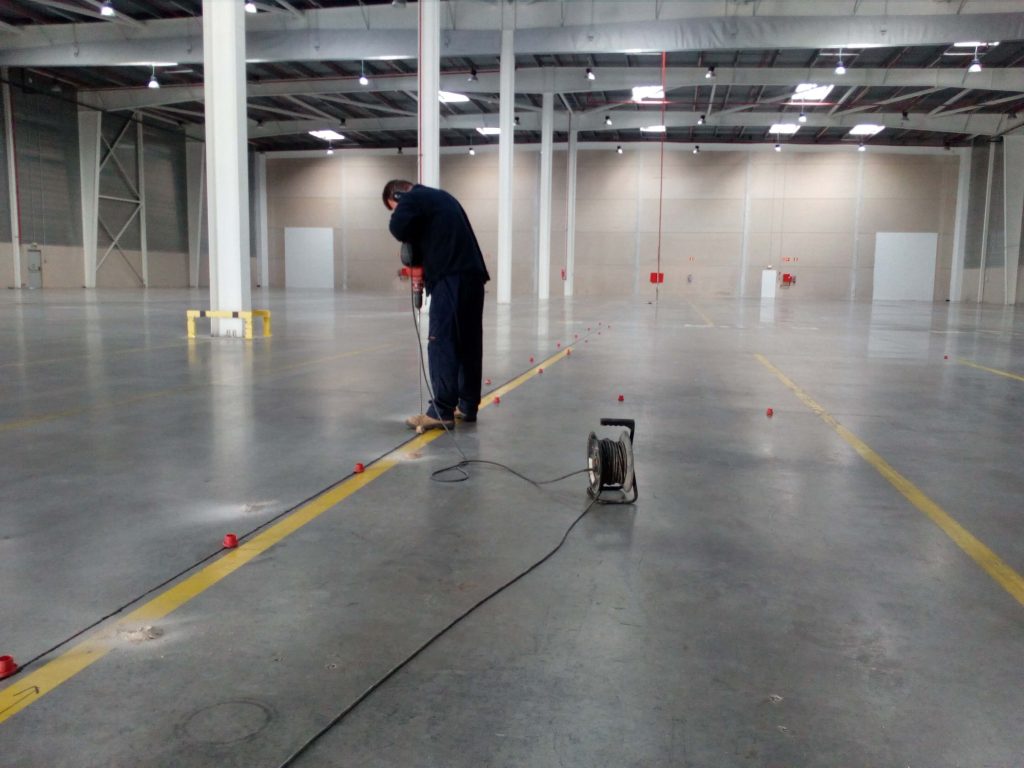

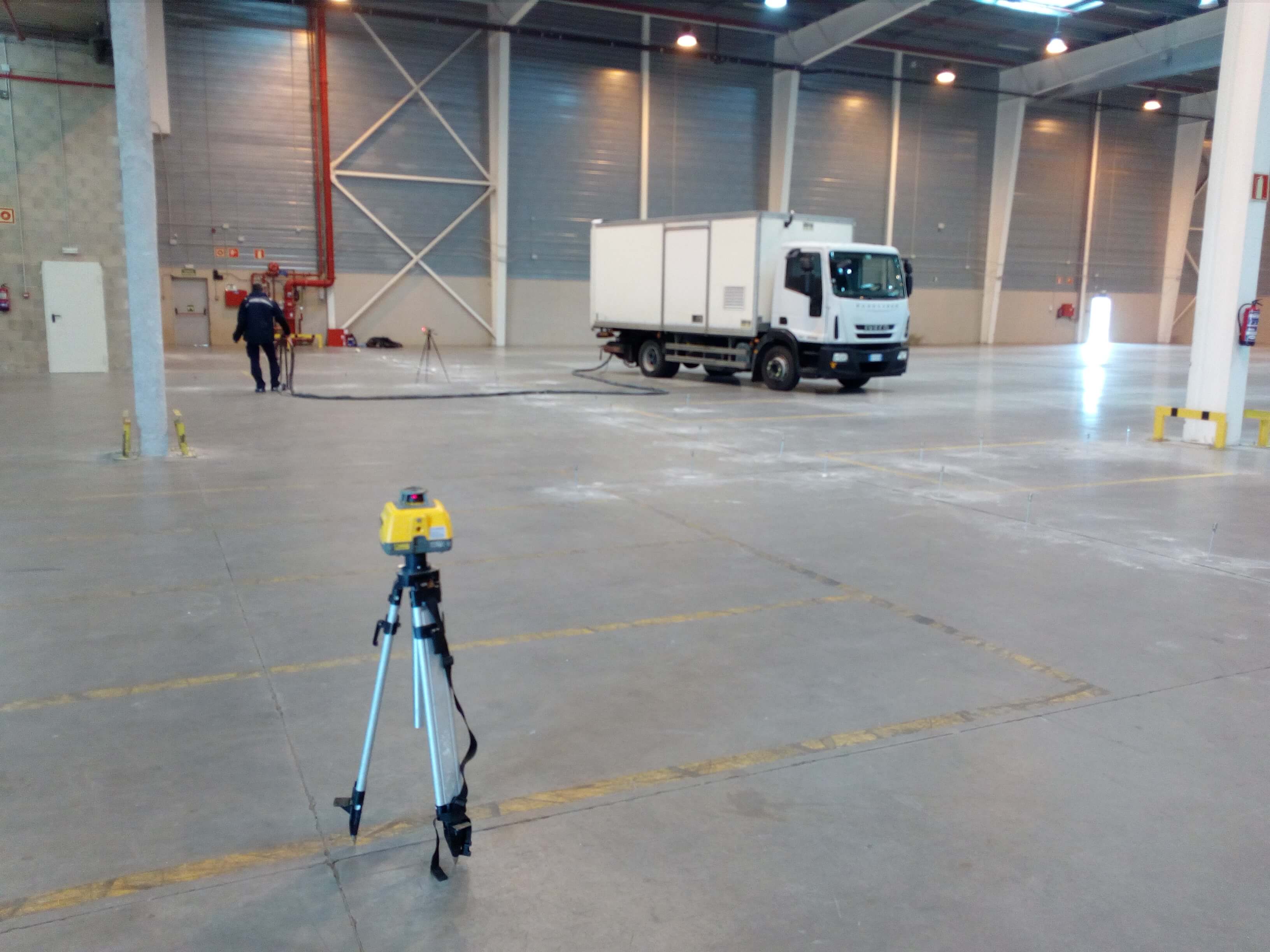

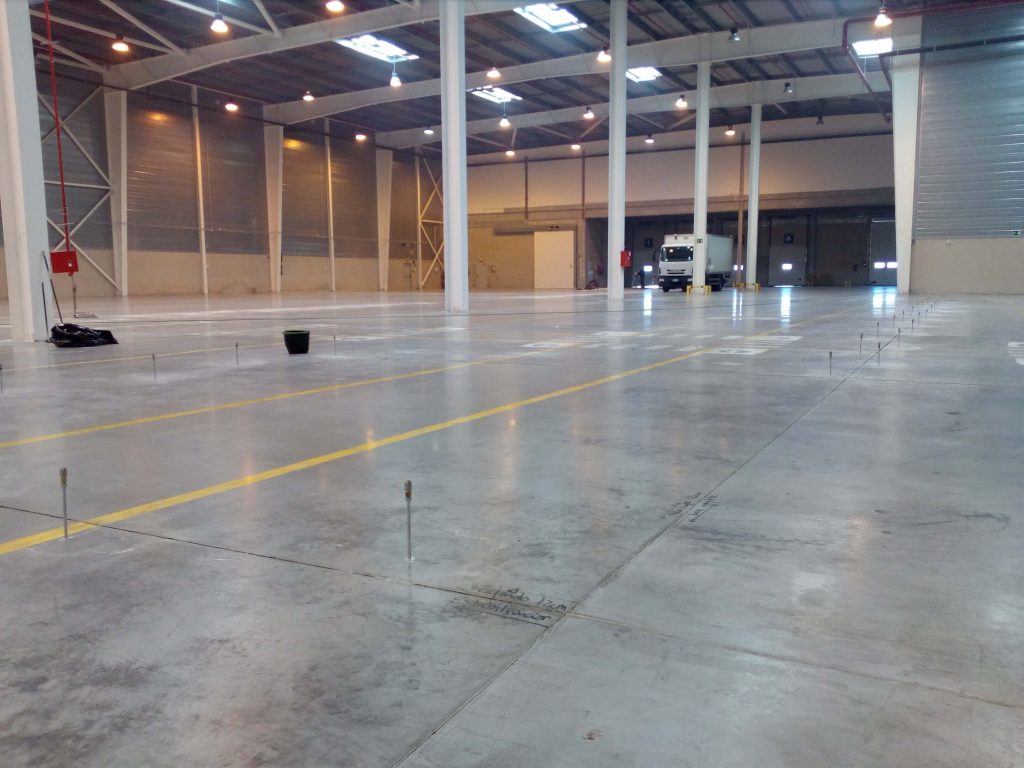

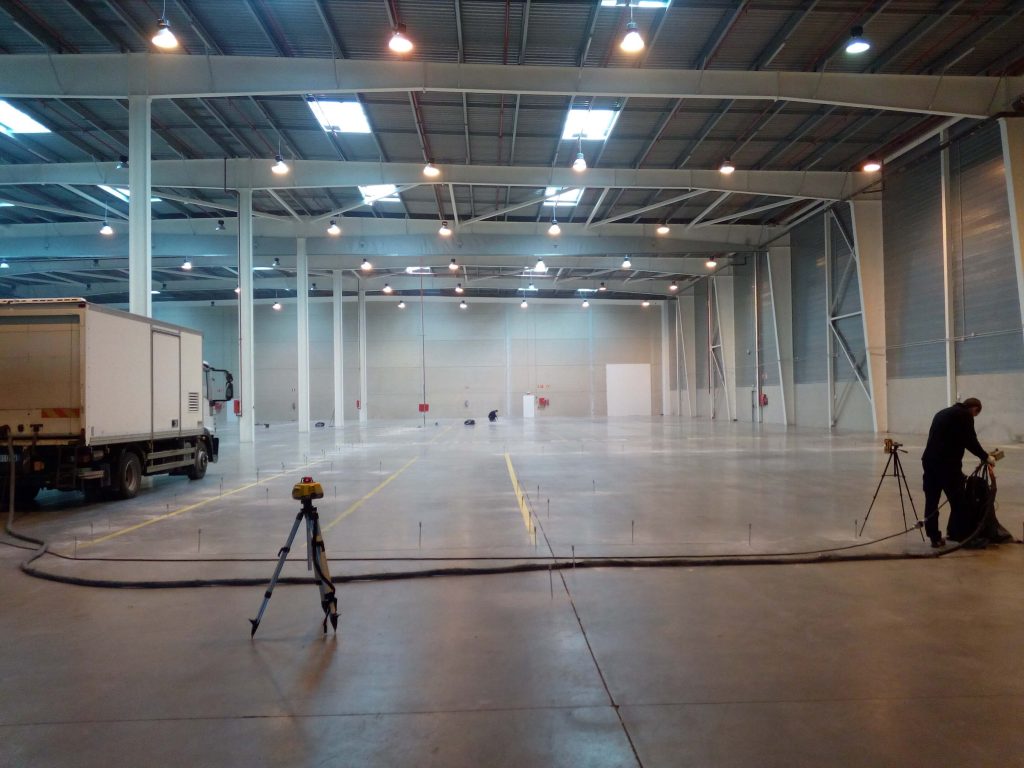

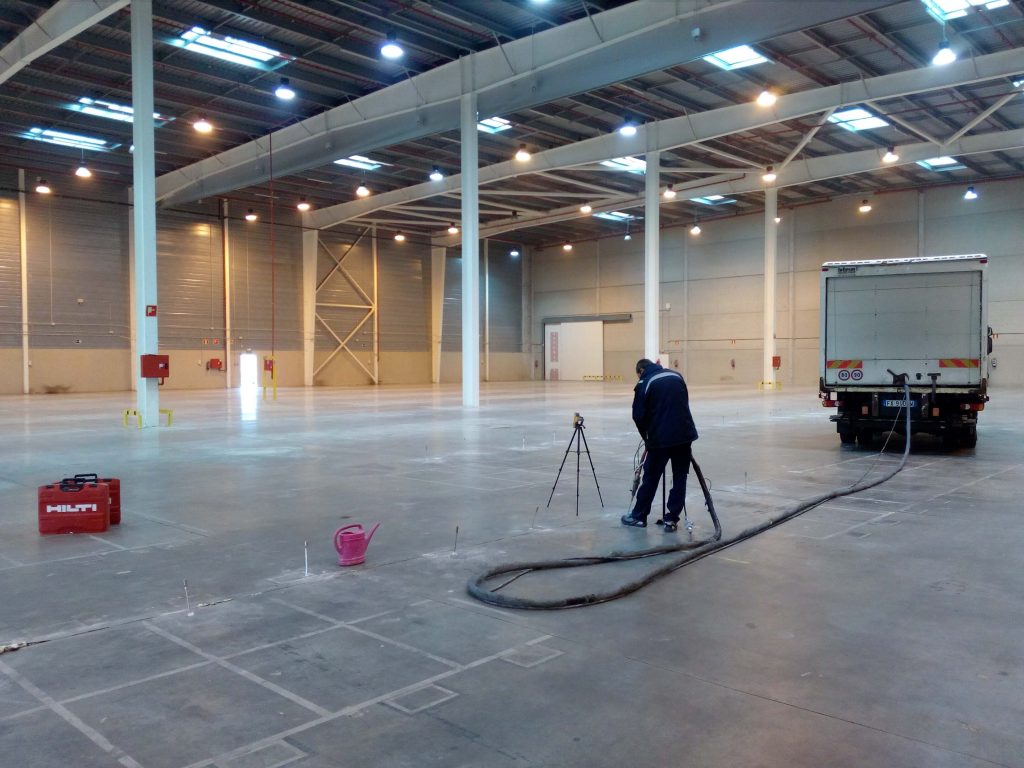

O espaçamento entre perfurações/injeções varia entre 1,10 e 1,30 m. O processo de injeção é continuamente monitorizado por sensores de alta precisão e recetores laser posicionados na superfície para evitar tanto a movimentação ou irregularidades nas placas como a deformação das próprias placas.
